鈮棒鈮板等鈮合金在航空航天領域的應用實例與鈮材料分類

鈮合金的應用

多年來鈮合金已經廣泛應用于許多工程領域和產品之中，如鋼和活性金屬用鈮合金化：做陰極保護用陽極：應用于超導、火箭噴嘴、航天器鉚釘、高壓鈉燈等。概括起來鈮合金在工程和高科技的應用有以下幾方面：高溫工程中的應用。當要用于高溫環境，又要確保強度時，可用鈮合金來替代鎢或者鉭等重金屬元素。在這些應用里蠕變強度和抗氧化圖層是主要考慮的問題。

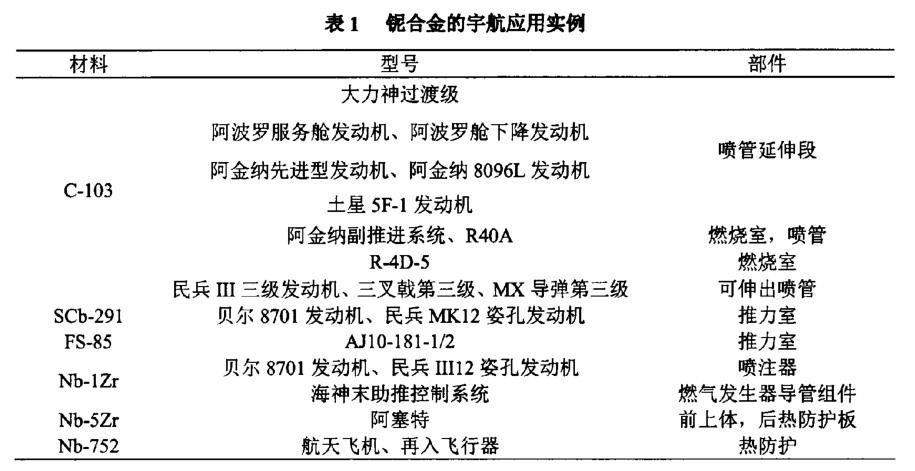

由于鈮在難熔金屬中具有出色的綜合性能：熔點較高、密度最低、在1093—1427℃范圍比強度最高、溫度低至-200℃仍具有良好的塑性和良好的加工性，使它成為宇航方面優先選用的熱防護材料和結構材料。但它的高溫抗氧化性能不好，在450℃以上必須有抗氧化涂層。表1歸列了一些鈮合金在宇航中的應用實例。

從上述的許多事例中可以看出鈮在宇航領域已經得到廣泛應用，主要包括液體火箭發動機輻射冷卻噴管延伸段，液體推進劑姿孔發動機上，MX導彈三級發動機以及再入飛船放熱蒙皮。

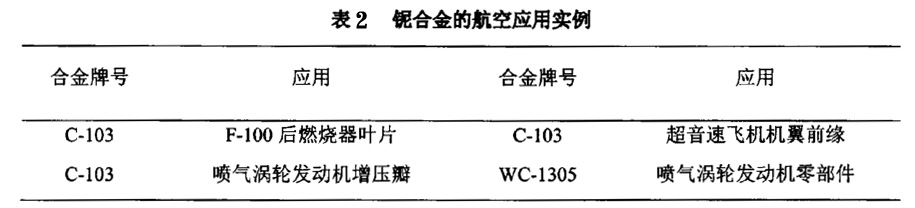

鈮合金在航空工程方面應用時需要加防護層的部件是渦輪葉片，加力燃燒室內襯與高超音速飛機的前緣等部位。鈮合金在航空方面的應用實例如表2所示。低溫高科技中的應用。自1954年鈮基超導體出現，人們在研究其性能同時，還不斷地探索它在實際中的應用，鈮合金在超導方面有了更進一步的應用。Nb.47Ti超導合金可制成包銅導線，應用于磁性振子成像磁鐵和高能物理方面，如磁性探測器和磁束處理器件。還可應用于聚變反應堆用的磁屏蔽鈮基導線／電纜；高能物理設備中空腔諧振子器里的高純鈮基超導體等。目前情況表明，NbTi導體主要用于磁場(<10T)方面，而Nb3Sn導體主要用于高磁場(>10~15T)。

從市場來看，鈮基超導體市場可分為商業型和項目型，前者如磁共振成像(MRI)．磁共振光譜(NMR)等，后者如大型強子碰撞機，聚核反應堆(ITER)項目等，超導體最重要的用途，如MRI、NMR、聚核反應堆和高能物理學。

磁共振成像(MRI)在醫藥、生物和藥理方面是一強有力的工具，從目前的功能上說，磁共振成像(MRI)越來越成為成熟的診斷工具，并且磁共振成像是鈮超導材料的最大應用方面。21世紀初，全球每年超過2000的單位生產，估計設備基數為12000臺左右。

核磁共振光譜(NMR)在化學、生物學、醫學和材料研究領域也成為有力的分析工具。例如，在MRJ方面研究原子核的磁共振；在NMR光譜方面，被研究的某一同位素共振線的光譜被記錄下來和分析可以得到試樣中分子結構的信息。核磁共振光譜儀被化學、生物科學、生物醫藥公司、大學和科研機構普遍采用，它們用于標準檢測(如質量控制)和現在科學研究中。

聚核反應堆技術為今后電力生產提供了另一種選擇。能量的主要來源是兩個氫同位素氘和氚反應生成氦和中子。質子攜帶大部分能量，然后轉化成電能。聚核反應堆發生在非常高的溫度下，只有如此，物質才能以加入的粒子組成的等離子狀態存在。等離子不能置于一容器內，而只能用磁場約束。在過去幾十年中，聚核反應堆在應用越來越多的磁體系統實驗推動下向前發展。為了獲得好的磁場約束，聚核反應裝置的幾何形狀是環形的，只有這樣磁場的磁力線才是封閉的。其中使用Nb3Sn材料能夠活得很高的磁場(典型的12～3T)，NbTi能夠被用到8T，但是其磁體系統的幾何結構比較復雜。據報道，韓國使用Nb3Sn和NbTi建造自己的環型核聚反應堆裝置，估計使用大約26噸Nb3Sn和12噸NbTi。

加速器技術和高能物理以及鈮基超導體實際上已緊密共存近40年了。無線電頻率空穴是當今被用來提供離子束有效加速，而NbTi導體被用來作線束磁體。在探測器磁體中彎曲和集中線束，探測器內粒子發生碰撞，被碰撞產生的粒子需要探測和分析。從超導體技術研究的早期開始，這些用途就充當著技術發展的動力。例如，帶鈮擴散障礙體極細絲的NbTi導體技術的發展與加速器磁體相關聯。

已經成功建成了幾個大超導加速器，現在處于成功運轉之中。目前更大的加速器／對撞機，大型強子對撞機．LHC，正在瑞士的日內瓦建設。在這臺機器中，兩束質子在一個20kin的環道中，以相反的方向加速。加速后這兩束質子發生碰撞，在碰撞區域安裝了粒子探測系統，其中就包括含有大的超導磁體。整個裝置需要的材料總重量是470噸NbTi和26噸鈮片。

鈮合金材料在照明工業中的應用。30多年前在Westinghouse的Newark機構，鈉蒸汽燈第一次發光。開始設計燈時，與內裝置鈉蒸汽的石英弧管接觸的關鍵金屬元件端帽和引線是用鉭制造的。投入生產后，鈮制元件迅速取代了鉭制端帽和引線，與鉭相比，鈮耐高壓鈉的腐蝕性與鉭相似，但節約了75％的成本。如今Nb．1Zr是制造高壓鈉燈(HPS)中關鍵技術元件的最佳材料。

另外，鈮合金在電子工業、汽車、生物醫療等領域都得到廣泛的應用。

鈮合金材料的分類

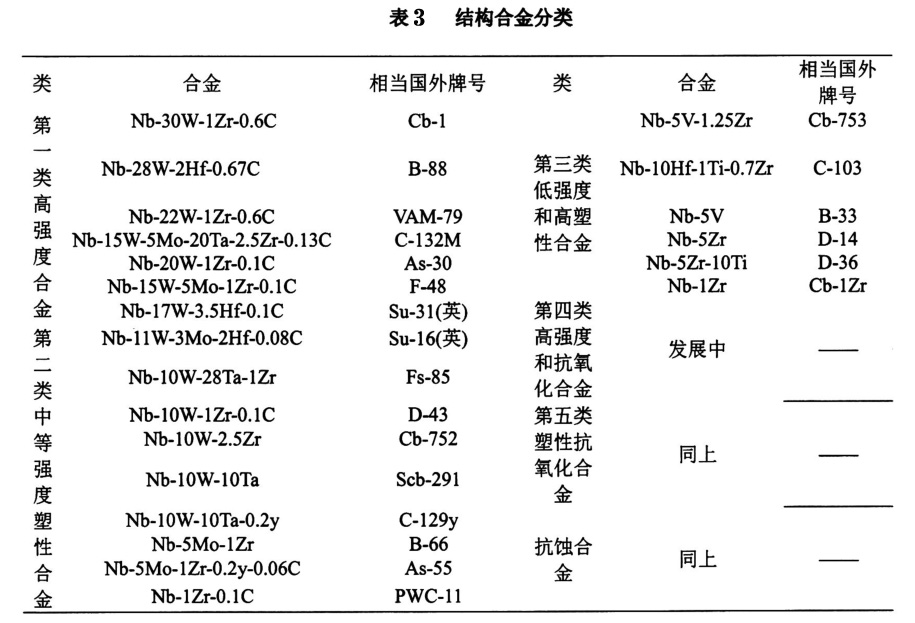

鈮合金按用途可以分結構合金、超導合金和彈性合金。結構合金又分為：高強度合金、中等強度和塑性合金、低強度高塑性合金、高強度抗氧化性合金、塑性抗氧化型合金和抗腐蝕和金。在高強度合金中既含有大量的W、Mo和c等固溶強化元素，還含有Ti、Zr和Hf與Nb形成彌散強化相的活性元素，添加這些元素使合金材料具有更高的高溫蠕變強度。高強度鈮合金塑性加工性能較差，在實際生產過程中，要嚴格控制變形工藝參數。典型的結構鈮合金如表3所示。
